過去，大多數氙燈老化和光穩定性試驗箱的設計是，燈管位于測試箱的中心，而一個圓柱形樣品架載著樣品像旋轉木馬一樣圍繞光源旋轉。這種樣品安裝系統通常被稱為“旋轉鼓”，并在第一次世界大戰后以碳弧耐光試驗箱的形式問世。轉鼓式試驗箱有許多制造廠家和多種類型及型號。一些旋轉鼓帶有直邊，另一些則有幾層，以各種角度向光源傾斜，以圖增進輻照度的均勻性。

不同的制造商和型號選用不同的系統和方法以控制輻照強度和均勻性、黑板溫度、箱體空氣溫度、溫度均勻性、相對濕度和氣流速度等關鍵測試參數。最近，平板樣品安裝系統的Q-Sun氙燈試驗箱問世。如同舊的轉鼓式試驗箱，這些平板試驗箱使用多種方法來控制測試條件。

“以性能為基礎” 的標準

現在市場上已經有很多類型的氙燈試驗箱，因此包括 ISO和 ASTM在內的大多數技術組織鼓勵開發以性能為基礎的測試方法和測試程序。這些方法描述了測試條件(如輻照度、光譜、溫度和濕度等)以及可以接受的性能范圍，而沒有要求必須使用哪種設備或?qū)τ布?gòu)造加以要求。這些新的測試方法正在取代舊的對硬件(如水冷燈管還是氣冷燈管)加以要求的測試方法。舊的以硬件為基礎的測試方法，與當時缺乏可行的技術以對關鍵測試條件進行精確測量和控制有關。由于我們不能充分地描述曝曬條件的特點，我們制定了簡單描述這些測試裝置的方法。這一方法寄希望于，通過使用同樣(或非常類似)的硬件，能夠?qū)y(cè)試樣品曝曬在同樣的條件下并得到相同的結果。不幸的是，這種方法并非總是有效的。

舊的以硬件為基礎的測試方法還阻礙技術創新和進步，因?yàn)樗鼈儼延脩艟窒拊凇拔覀円郧耙恢笔沁@樣做的”。改進的技術和參數控制被自動否決。在一些極端情況下，一些以硬件為基礎的測試方法實際上指定的硬件是早已過時的或不再銷售的。

新的以性能為基礎的測試方法很明顯對用戶有利。它們?cè)敿?xì)定義了曝曬條件。確保了在技術和參數控制方面的改進。最后，它們鼓勵競爭(這會降低用戶成本)。這些以性能為基礎的方法包括 ISO 4892，ISO11341，ASTM G151 以及 ASTM G155。

實驗室老化試驗箱之間的固有差異

當我們比較兩個試驗箱的結果時，即使結果來自同一制造商的同一型號，甚至測試是在同一個實驗室由同一個人進行操作的，我們?nèi)詴?huì)發現曝曬結果之間存在差異。

這會使那些理所當然地認為結果不會有差異的科學家感到失望。然而，這是當前技術的局限性所造成的。

由ASTM G03老化和耐候性委員會進行的一項研究，對由同一制造商生產的不同型號的氙燈試驗箱的測試結果的一致性進行了比較。研究發現，當被測材料按“與其它材料或標準樣品的性能進行排序比較時”(ASTM G151)，測試結果之間存在極好的一致性。然而, 即使使用制造商生產的相同型號的設備，“不同的實驗室使用相同的測試裝置和曝曬循環，所得到的結果的絕對值卻有很大差異” (根據ASTM G151 精度和偏差聲明)。這些結果的詳細信息，請參閱 Fischer (1993) 以及 Foisher 和 Ketola (1995 ) 的論文。

ASTM關于試驗箱存在內在差異性的結論，得到了SAE/IFAI紡織品和彈性塑料委員會的證實。SAE/IFAI對每一批次的SAE J1960和 J1885用聚苯乙烯標樣設定性能極限。其中一些測試結果會在本文中加以討論。結論是：很不幸，沒有一個優秀的測試結果，可變性是不可避免的。

研究目的

本文研究平板式氙燈試驗箱是否能提供與舊的轉鼓式氙燈試驗箱相同的試驗結果。最終目的，是對以性能為基礎的標準，在實際應用中的有效性進行評估。

為了確定轉鼓式樣品架與平板式樣品架的氙燈曝曬方面的相關性，我們對 9 種不同類型的材料進行了對比測試。

進行曝曬的材料種類和降解模式見表A。

本文將對一系列測試結果進行比較和總結。它將證明，只要關鍵的曝曬參數得到合理控制，以性能為基礎的方法就可以得到適當?shù)慕Y(jié)果。研究使用了不同型號的平板式 Q-Sun氙燈試驗箱，并且與Atlas轉鼓式試驗箱的多種型號的結果進行了比較。結果顯示，只要使用可比較的過濾系統和曝曬條件，Q-Sun基本上可產生與Atlas試驗箱相同的結果。

SAE 聚苯乙烯標樣：黃變性能

作為對氙燈試驗箱性能的檢驗，汽車工程協會(SAE)的測試方法要求使用Test Fabrics公司制造的聚苯乙烯標樣與測試材料同時進行曝曬。定期測量標樣的顏色變化(△b 黃變)。如果變化在預先確定的偏差范圍內，則認定試驗箱工作正常。由測試實驗室保留一個標樣性能的記錄，并可根據要求作為測試報告的一部分來提供。

SAE 聚苯乙烯標樣的△b的偏差是由紡織品和彈性塑料委員會的標樣分委會制定的。該分委會是SAE和國際工業紡織協會 ( IFAI ) 的一個聯合委員會。偏差是由多種氙燈試驗箱對每種新材料進行大量對比測試而得到的，并且僅適用于特定的一批標樣。

曝曬:

為了便于確定 Q-Sun是否能產生與轉鼓式試驗箱相同的顏色變化，將 SAE聚苯乙烯標樣曝曬于Q-Sun Xe-3-HS 試驗箱中，試驗使用 Q/B過濾器。曝曬測試在兩個不同的實驗室按照 SAE J1960條件進行。

在每個試驗中，把 4 個聚苯乙烯參照試樣沿著Q-Sun氙燈試驗箱的平板樣品盤的對角線方向從左上到右下依次排列。在曝曬過程中試樣始終保持同一位置(因?yàn)椴僮鞒绦蚪ㄗh周期性地更換試樣的位置，而位置不動就提供了一個“最差的”測試條件，以放大試驗箱內的任何潛在可變性)。按照SAE J1960的要求連續一周每天測量樣品的顏色變化 。

曝曬重復進行 8 次，每次使用老化程度不同的燈管，以檢測氙燈燈管的老化對測試結果的影響。

結論:

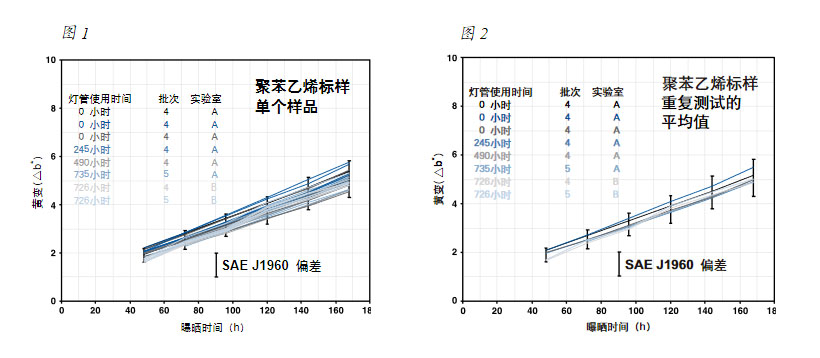

當在每次測量間隔(總共 224次測量)與事先設定的偏差進行比較時，兩個不同的實驗室中的8臺 Q-Sun中的每臺試驗箱所有 4 個試樣的測試結果，都符合 SAE 委員會制定的偏差范圍。圖1 顯示了每 4 個一組的試樣的平均性能，以便對燈管老化的影響進行量化。似乎看不到燈管老化對測試結果有任何影響。圖 2 顯示了這 32個不同的聚苯乙烯薄片的每一試樣的性能。

對 SAE聚苯乙烯標樣，平板式 Q-Sun Xe-3-HS 可得到與轉鼓式氙燈試驗箱相同的結果。

不透明塑料: 黃變性能

4 塊不透明塑料同時被曝曬在平板式 Q-Sun和轉鼓式 Atlas氙燈試驗箱中，以評估測試結果之間的差異。對樣品的描述見表B。

表 B不透明塑料樣品

曝曬:

進行了三次不同的測試以確定不同試驗箱和過濾器的效果。曝曬采用如附錄“循環A”中所描述的102/18 循環。每隔168 小時按照ASTM D2244 標準對顏色進行測量，曝曬時間為2000小時。

試驗箱/過濾器配置:

1.) Q-Sun 氙燈試驗箱，型號 Xe-3-S，配有日光 過濾器。

2.) 配有Borosilicate S 內、外過濾器的 Atlas Ci65 老化試驗機。

3.) 配有CIRA 內過濾器和 Soda Lime 外過濾器的Atlas Ci65 老化試驗機。

結論:

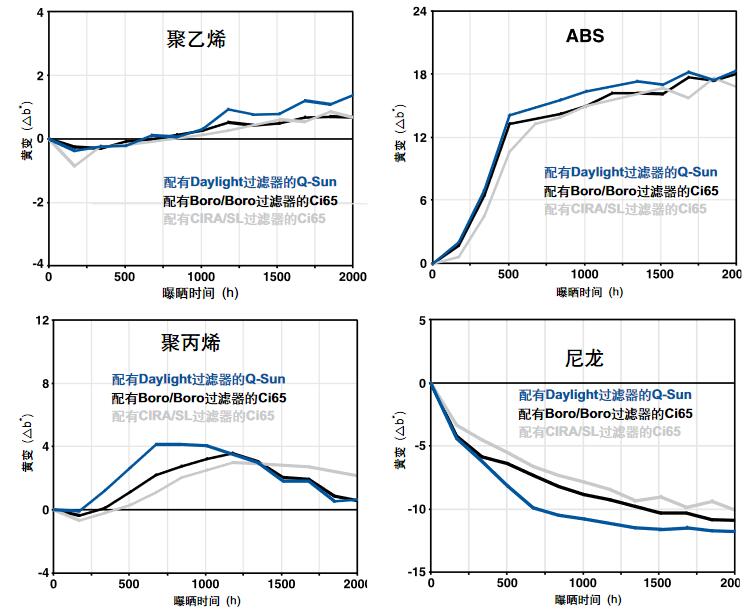

曝曬結果如下圖所示。Q-Sun 得到了與Atlas 試驗箱相似的結果。然而，在Q-Sun中的降解略微快一些。

盡管造成差異的準確原因尚不知道，可能在不同類型的試驗箱中的溫度校準存在差異。

透明塑料：黃變性能

四塊透明塑料同時被曝曬在平板式 Q-Sun和轉鼓式 Atlas氙燈試驗箱中，以評估測試結果之間的差異。下表中列出了對樣品的描述:

表C透明塑料樣品

曝曬:

進行了三次不同的測試以確定不同試驗箱和過濾器的效果。曝曬采用如附錄“循環A”中所描述的102/18 循環。每隔168 小時按照ASTM D2244 標準對顏色進行測量，曝曬時間為2000 小時。

試驗箱/過濾器配置:

1.) Q-Sun 氙燈試驗箱，型號 Xe-3-S，配有日光 過濾器。

2.)配有Borosilicate S 內、外過濾器的 Atlas Ci65老 化試驗機。

3.) 配有 CIRA 內過濾器和 Soda Lime 外過濾器的 Atlas Ci65 老化試驗機。

結論:

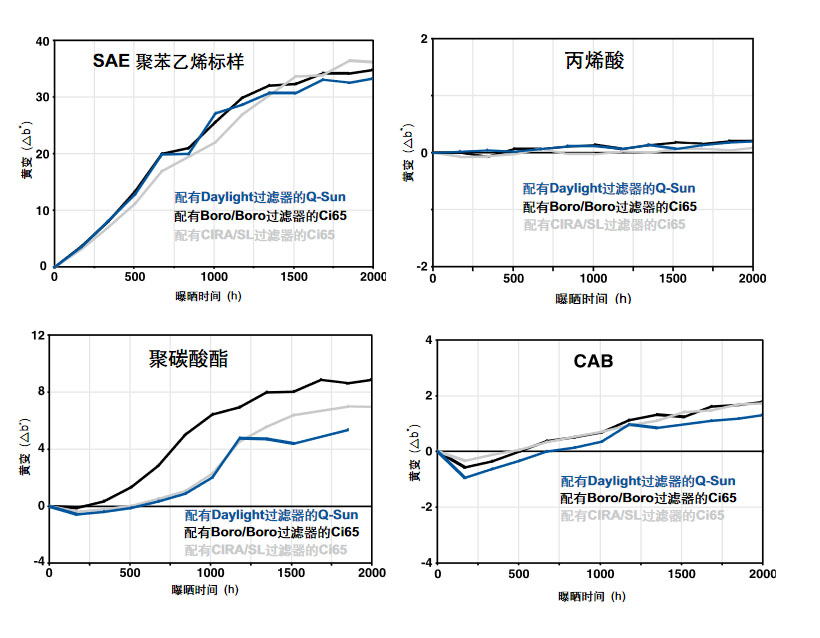

下圖顯示了曝曬效果。聚苯乙烯、CAB和丙烯酸的結果幾乎沒有區別。兩種試驗箱和所有過濾器給出了基本一致的結果。對于聚碳酸酯，在 Q-Sun日光過濾器和 Atlas Ci65 CIRA/SL過濾器的測試結果之間有著極好的一致性。然而，boro/boro過濾器提供了更為嚴重的曝曬結果。可能這是由于這種過濾器允許更短的紫外線光譜通過的緣故。

AATCC 藍羊毛標準: 褪色性能

美國紡織品染化師協會 (AATCC ) 測試標準AATCC 16 “耐光性測試”，要求操作者在進行曝曬測試之前，使用 AATCC藍羊毛耐光性標準對氙燈裝置進行校準。AATCC提供 8 種不同耐光性的藍羊毛，從 L2 (非常不耐光) 到 L9 (非常耐光)。最常用的標準是 L2和 L4。藍羊毛在適當?shù)臏囟?、濕度等條件下連續曝曬20 +/-2小時。在曝曬后，以目測或儀器方法測量藍羊毛的褪色等級。

藍羊毛的每批新標樣都要經 AATCC委員會RA50耐光分委會在多種氙燈試驗箱中進行大量的耐光性測試。只有當一個新批次被確定符合性能要求后，才能被投放到紡織品市場。

曝曬:

為了確定平板式 Q-Sun是否能夠產生與轉鼓式試驗箱一樣的顏色變化，在 Q-Sun氙燈試驗箱的Xe-3-HS型號中進行了一系列 L2和 L4藍羊毛曝曬。Q-Sun按 16E方法測試 22個小時 ( 請參考16E測試條件的完整描述的附錄)。曝曬后，按照 AATCC 評估步驟 6 對顏色進行測量。

在每次測試中，AATCC藍羊毛耐光標準的 4 個試樣被置于 Q-Sun的平板樣品盤上，從左上角到右下角按對角線進行排列。在曝曬過程中，樣品始終保持在固定位置上。

對 L2 和 L4 各重復曝曬 4 次。

結論:

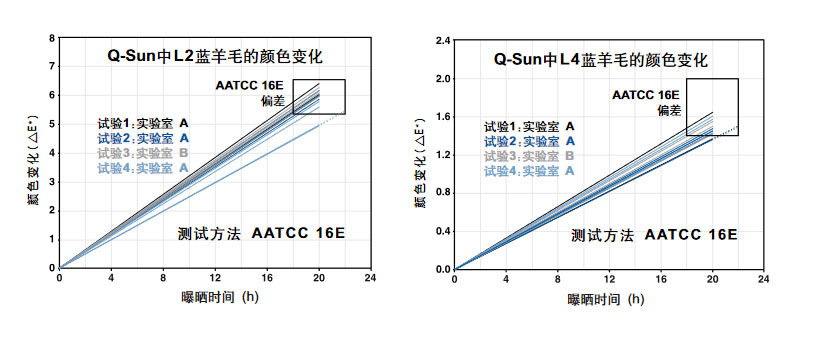

與允許偏差相比，所有 8 次曝曬，每次 4 個試樣(總共3 2個試樣)的測試結果，均在AATCC 測試方法16 制定的偏差范圍內。

在AATCC TM16中 ， 平板式Q-Sun Xe-3HS對 AATCC L2和 L4藍羊毛耐光性標準的測試結果與轉鼓式試驗箱的相同。

SDC 藍紙標樣: 顏色變化

英國染色協會 (SDC) 提供具有不同耐光性(耐光標準 1-8)的藍紙以供研究。這些實驗用紙是用來作為 ISO藍羊毛類似用途的標樣。SDC標樣的耐光性與顏料配方有關，且對紫外線敏感度。

曝曬:

SDC 藍紙按照 ASTM D4303進行曝曬，“ 評估藝術顏料耐光性標準測試方法”中的方法 C， 曝曬在 Q-Sun和 Atlas Ci35中。在曝曬之前和之后按照 ASTM E1349 和 D 2244 方法用儀器測量顏色的變化。

試驗箱/過濾器配置:

1.) 配有窗玻璃過濾器Q-Sun 氙燈試驗箱。

2.) 配有 Borosilicate S 內過濾器和 Soda Lime 外過 濾器的Atlas Ci35 老化試驗機

結果:

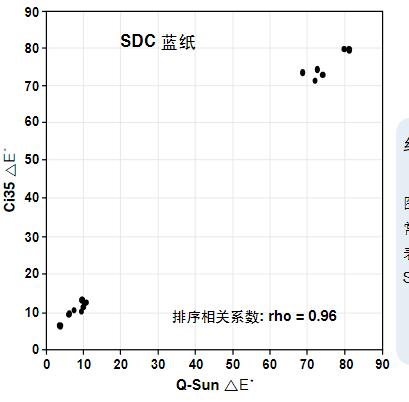

報告中的顏色變化用△E來表示。以下是表D 和下圖中顯示的數據。

表 D, SDC 藍紙 - △E

藍片標樣: 透射率

由Textile Innovators, Inc.開發的一系列藍色透明塑料片已被美國紡織品染化師協會( AATCC)的技術委員會和國際標準組織(ISO)用作抗老化和耐光性研究的潛在標樣。通過測量610納米處的反射率或透射率的變化來確定曝曬的影響。目的是想在老化測試中使用這種“藍片”。藍片因能經受住水噴淋而可以作為AATCC藍羊毛的替代標樣。藍片的厚度是0.125英寸。

曝曬:

4 塊耐光性不同的藍片，同時被曝曬在平板式Q-Sun和轉鼓式 Atlas氙燈試驗箱中以評估測試結果之間的差異。進行了 3 次不同的測試以確定不同試驗箱和過濾器的效果。曝曬使用如附錄“ 循環A ”中所描述的102/18循環。每隔168小時按照ASTM D 2244 標準對顏色進行測量。曝曬時間為2000 小時。

試驗箱/過濾器配置:

1.) Q-Sun 氙燈試驗箱，型號 Xe-3-S，配有日光 過濾器。

2.) 配有Borosilicate S 內、外過濾器的 Atlas Ci65老 化試驗機。

3.) 配有CIRA 內過濾器和 Soda Lime 外過濾器的Atlas Ci65 老化試驗機。

結論:

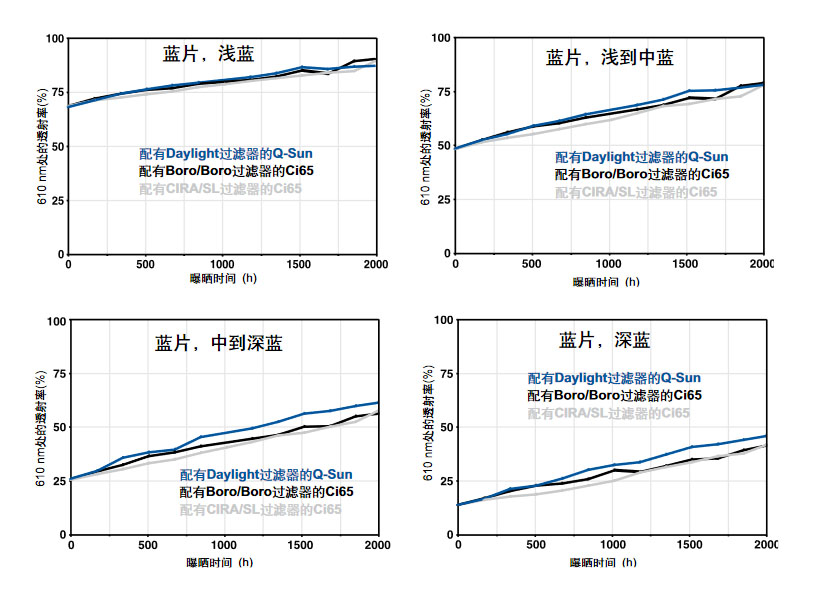

如下圖所示，無論使用何種試驗箱，所有藍片的變化都是線性的。

兩臺 Ci65使用不同的過濾器，產生的氙燈光譜之間的差異似乎并不影響藍片的曝曬結果。在轉鼓式試驗箱與平板式 Q-Sun Xe-3-S的測試結果之間沒有明顯差別。

美術材料：顏色變化

ASTM關于美術材料的 D01.57分委會做了一項研究，以確定15 種彩色美術鉛筆的各種曝曬方法之間的相關性。盡管該研究還做了在玻璃框下的戶外曝曬測試，本文將只關注 Q-Sun和Atlas Ci35曝曬結果之間的比較。(就該數據的完整討論，包括與戶外測試的相關性，請參考 Brennan和 Everett于2000年發表的文章)。

三家制造商參與了此項研究。每家為 5 種不同顏色的鉛筆準備了兩個試樣。每種鉛筆都加一個紙質襯底。為了提供有代表性的數據，制造商提供的樣品有各種顏色和耐候性等級，范圍從很好到很差。

曝曬:

樣品 在Q - Sun和Atlas C i 3 5中 按ASTM D4303，“ 藝術家用顏料耐光性評估標準測試方法 ”中的方法 C (請參考有關曝曬條件描述的附件) 進行曝曬。在曝曬之前和曝曬之后按照 ASTM E 1349 和 D 2244 方法用儀器測量樣品的顏色變化。

試驗箱/過濾器配置:

1.) 配有窗玻璃過濾器Q-Sun 氙燈試驗箱。

2.) Atlas Ci35 老化試驗機，配有Borosilicate S 內過 濾器和 Soda Lime 外過濾器。

結果：

報告中的顏色變化按色差單位 ( △E )來表示。測試樣品的耐候性具有很大差異，曝曬結果顯示在表 E 中。

表 E,美術材料顏色變化 - △E

結論:

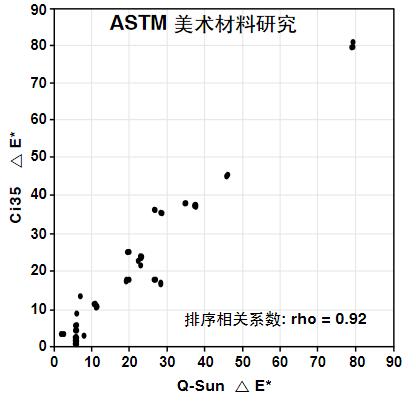

盡管顏色變化的絕對值有一些微小差異，但兩種曝曬之間的 Spearman相關系數非常好，達到了0.92。

印刷油墨：顏色變化

過去，碳弧被用于測試印刷油墨的耐光性。然而，在過去15 年，多數實驗室已改用氙燈，這是因?yàn)殡療艄庾V可得到更為真實的曝曬結果。對一家制造商的17 種油墨配方進行了測試，以確定轉鼓式和平板式氙燈試驗箱之間的關系。

曝曬:

進行可比較的曝曬以確定試驗箱和過濾器之間的相關性。曝曬使用了如附錄所描述的 AATCC 16E 條件。每 20 個小時按照 ASTM D 2244 標準對顏色進行測量。曝曬時間為100 小時。

試驗箱/過濾器配置:

1.) Q-Sun 氙燈試驗箱，型號Xe-3-S，配有窗玻 璃過濾器。

2.) Atlas Ci65 老化試驗機，配有Borosilicate S 內 過濾器和Soda Lime外過濾器。

結論:

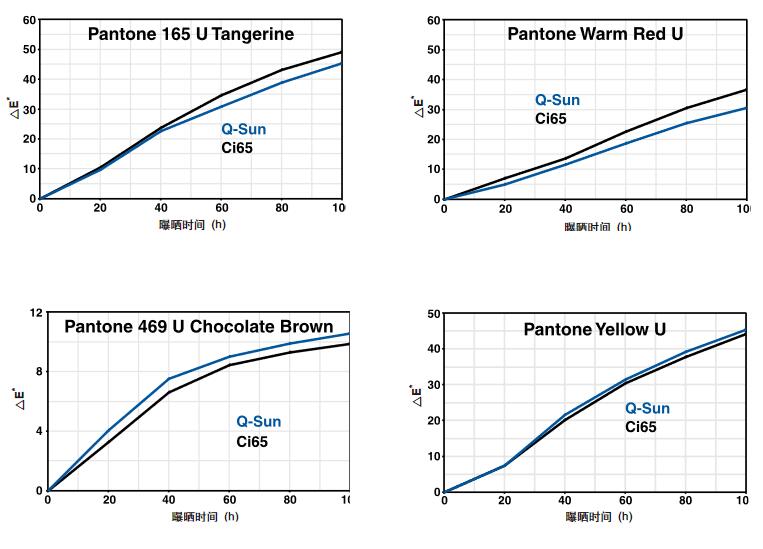

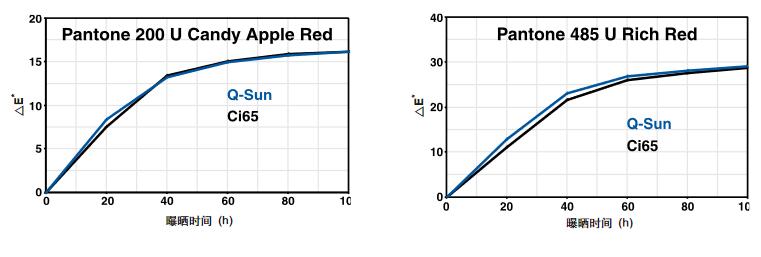

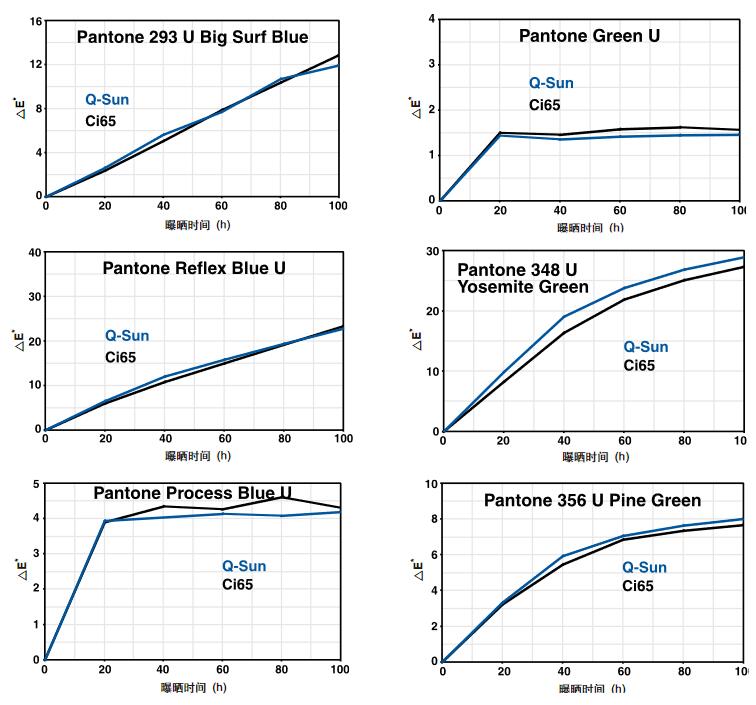

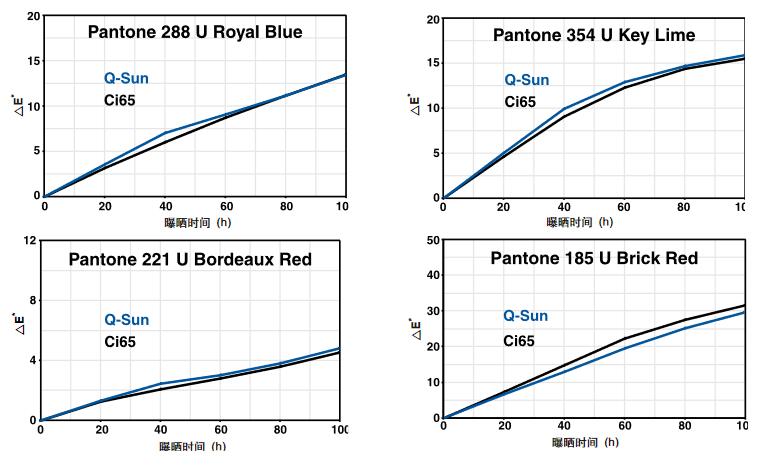

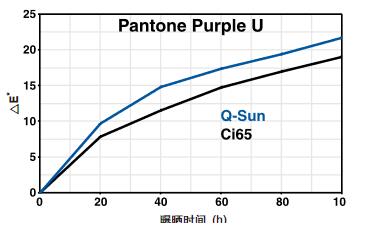

各種彩色印刷油墨的性能相差很大。一些變化較大，另一些則較穩定。在17種樣品中有11種，△E顏色變化在兩種曝曬中幾乎一致。對于三種油墨，Atlas Ci65曝曬褪色較快。剩余的三種油墨，Q-Sun 氙燈曝曬較快。

一種分析數據的方法是比較兩組數據的排序。相關系數達到 0.90或更高表示相關性較好。如果排序完全相同，則 Spearman 相關系數的值為1.0。如表 F 所示，兩組數據之間相關性極好，相關系數為 0.9975。

表 F,相關系數為 0.9975的數據

乙烯薄膜：失光性能

3M公司的 Fischer和Ketola發表了幾篇論文，對ASTM委員會 G03 ( 針對老化和耐候性) 提供的各種類型的老化試驗箱的精度、可重復性和可再現性進行了檢驗。這些研究使用了10種由 3M公司提供的不同顏色的聚氯乙烯薄膜(0.002英寸厚，帶壓力敏感膠)。薄膜覆蓋在鋁質的測試面板上。這些特制的樣品被選作用來進行ASTM研究，因?yàn)?0 種材料之間的耐候性(光澤保持率)有顯著的區別。

為了確定轉鼓式和平板式氙燈試驗箱測試結果之間的相關性，使用3M公司提供的這些薄膜進行對比研究。

曝曬:

進行了三種不同的曝曬以確定試驗箱和過濾器之間的相關性。曝曬使用102/18循環。每過168小時按 ASTM D 523方法進行一次失光率(60度)測量。曝曬總時間為 2000小時。

試驗箱/過濾器配置:

1.) Q-Sun 氙燈試驗箱，型號 Xe-3-S，配有日光 過濾器。

2.) Atlas Ci65老化試驗機，配有Borosilicate S內、外過濾器。

3.) Atlas Ci65老化試驗機，配有CIRA 內過濾器和Soda Lime外過濾器

結論:

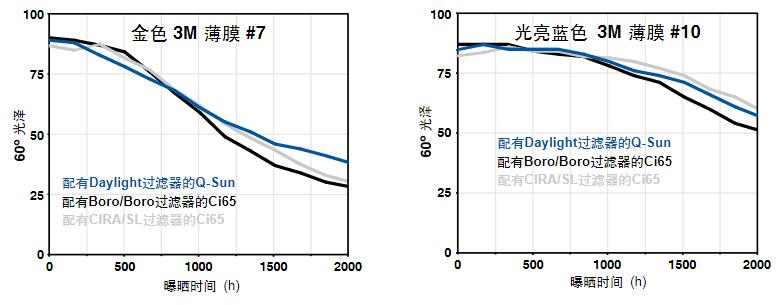

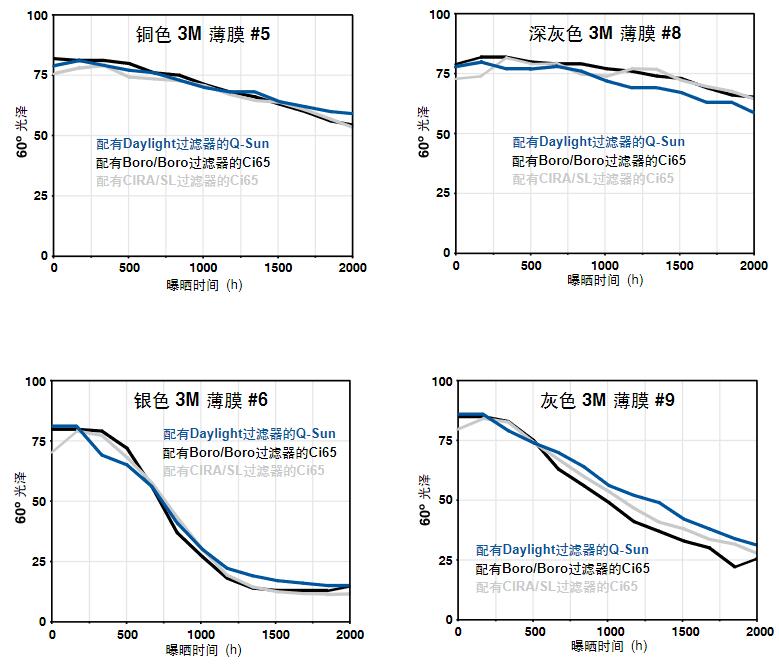

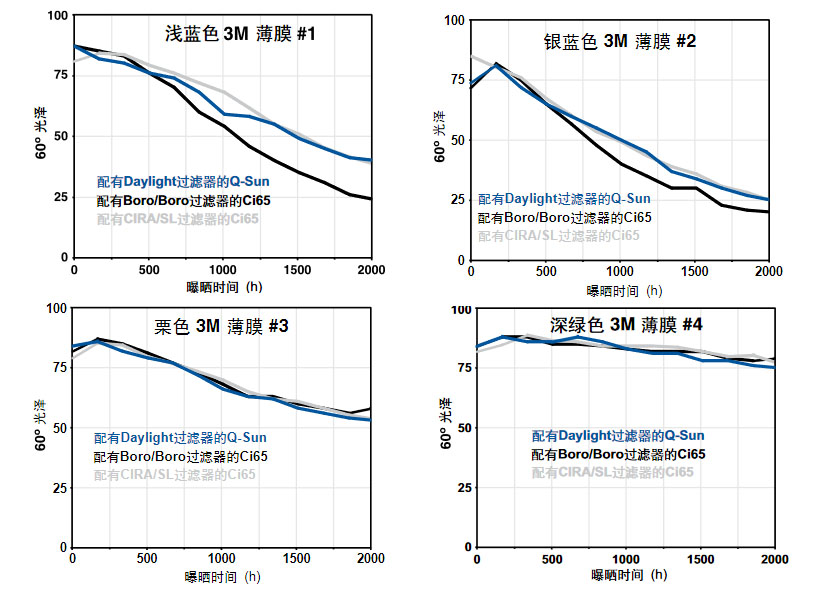

測量未曝曬樣品的最初光澤，其范圍在75到85之間。曝曬 2000小時之后，光澤范圍在15到75之間。

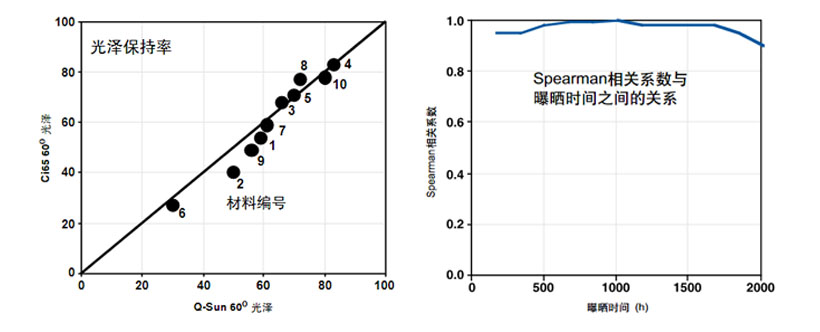

研究這一數據的一個方法是在下圖中繪出 Ci65 與 Q-Sun 結果的對比。如果兩種試驗箱的結果的絕對值完全相同，則該數據將排在下圖的 45 度對角線上。如圖 1 所示，兩組數據有極好的一致性。

分析該數據的第三種方法是比較兩組數據的排序。如圖 2 所示，曝曬1000小時后的數據有極好的一致性。無論時間間隔多大，相關系數都大于 0.9。

3M公司的乙烯薄膜在 Q-Sun和 Ci65中的測試表現了極好的相關性。氙燈試驗箱的精度、可重復性和可再現性都在正常的變化范圍內，看不出同類試驗箱之間的測試結果更接近。

概括和總結

1. 在本文的 9 項研究中，涉及到許多材料種類和降解模式，在平板式和轉鼓式氙燈試驗箱的曝曬中得到了明顯的一致性。結果顯示，只要適當定義和使用可比較的過濾系統和曝曬條件，以性能為基礎的測試方法是有效的。任何兩種試驗箱，不管是哪家生產商的哪種型號，幾乎所有的曝曬結果之間的差異都在可接受的正常變化范圍之內。

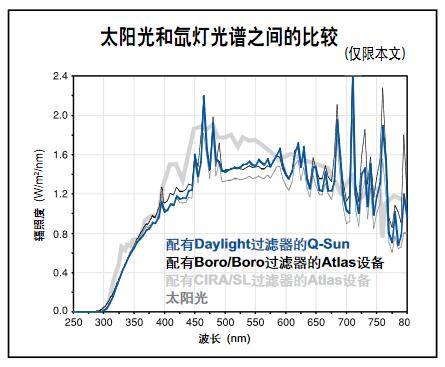

2. Q-Sun日光過濾器和 Atlas CIRA/SL過濾器可很好的匹配 (以及與陽光)。然而，一定的過濾器系統，特別是用于轉鼓式試驗箱的 Borosilicate/Borosilicate組合，在某些情況下會對一些材料產生更為嚴重(例如：更快)的效果。據我們推測，這是由于它們使非自然的短波紫外線通過的緣故。
